ΗΛΕΚΤΡΟΝΙΚΟ ΑΝΟΔΙΟ

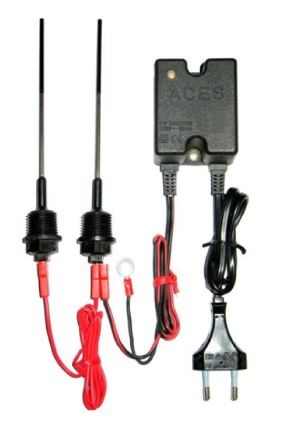

Το ηλεκτρονικό σύστημα αντιδιαβρωτικής προστασίας αποτελείται από μια ηλεκτρονική συσκευή και από μια ή δύο ακίδες-ανόδια τιτανίου, ανάλογα με το μέγεθος του δοχείου που θέλουμε να προστατεύσουμε.
ΠΕΔΙΟ ΧΡΗΣΗΣ

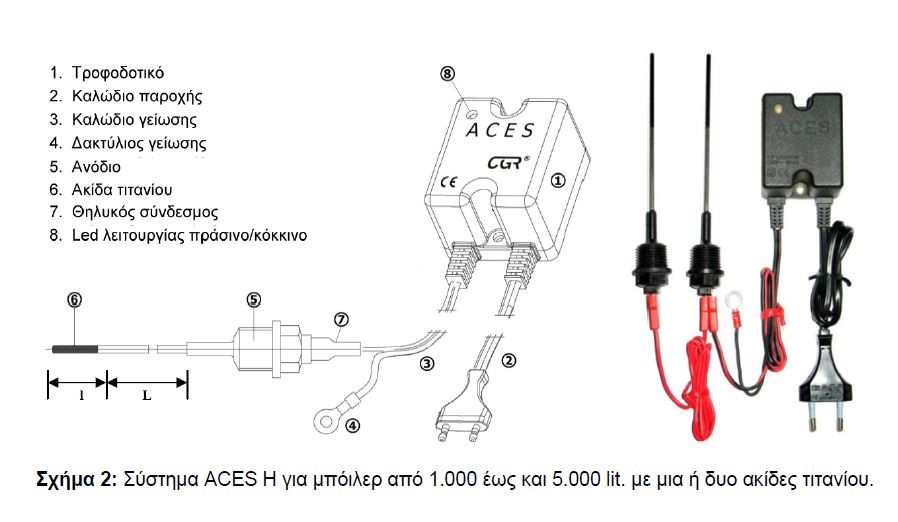

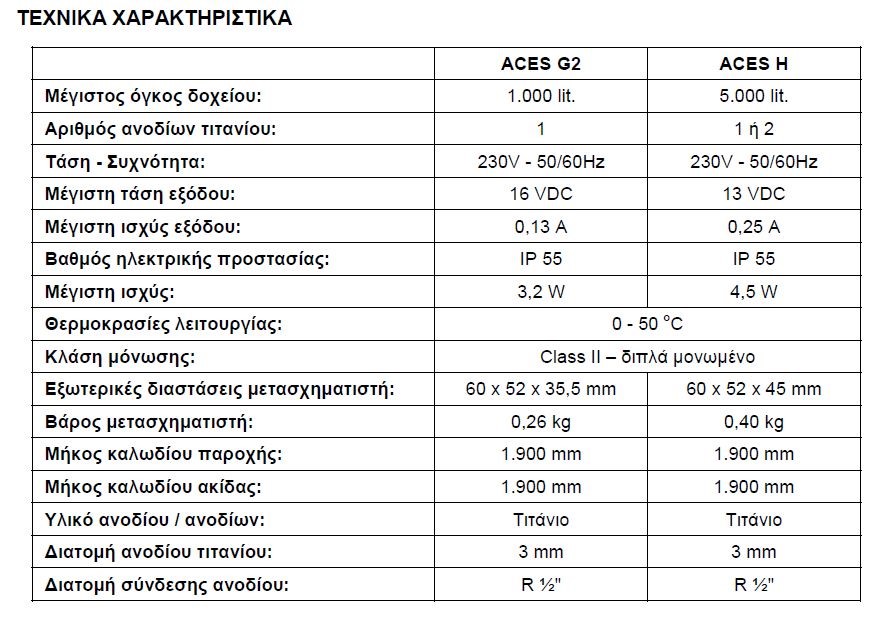

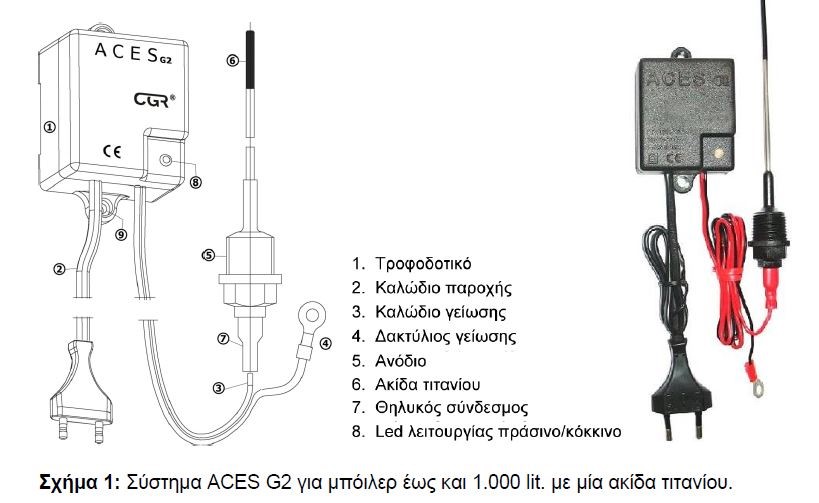

Οι συσκευές ACES H και ACES G2 είναι κατασκευασμένες για να τοποθετηθούν σε:
- Χαλύβδινα δοχεία ζεστού νερού χρήσης με εσωτερική αντιδιαβρωτική προστασία (μπόιλερ
λεβητοστασίου, ηλεκτρομπόιλερ, ηλεκτρικοί θερμοσίφωνες, αποθήκες νερού κλπ).
- Ανοξείδωτα δοχεία ζεστού νερού χρήσης. Για χρήση σε ανοξείδωτα δοχεία θα πρέπει να προηγηθεί μελέτη του συστήματος.
H ηλεκτρονική συσκευή του συστήματος είναι ένας συνδυασμός ποτενσιοστάτη, μετασχηματιστή και ελεγκτή και στόχος της είναι να παρέχει καθοδική προστασία των δοχείων ενάντια στη διάβρωση ελέγχοντας το δυναμικό του νερό του δοχείου, με την επιβολή εξωτερικά επιβαλλόμενου ηλεκτρικού ρεύματος. Η συσκευή μετασχηματίζει το ρεύμα του δικτύου σε συνεχές ρεύμα χαμηλής τάσης και το παρέχει στο εσωτερικό του δοχείου μέσω της ακίδας τιτανίου.
Μόλις το δοχείο γεμίσει με νερό δημιουργείται ένα γαλβανικό στοιχείο του οποίου η άνοδος είναι το ανόδιο τιτανίου (θετικός πόλος) και κάθοδος (αρνητικός πόλος) είναι το σημείο ή τα σημεία του μπόιλερ στα οποία υπάρχει ατέλεια ή φθορά της επισμάλτωσης και το μέταλλο έρχεται σε επαφή με το νερό. Η μεταφορά φορτίου (ηλεκτρονίων) από το ανόδιο τιτανίου προς την εκτεθειμένη στο νερό επιφάνεια του δοχείου δημιουργεί το προστατευτικό ρεύμα που προφυλάσσει το δοχείο από τη διάβρωση.
Για μέγιστη προστασία του δοχείου απαιτείται η διατήρηση του δυναμικού του ηλεκτρολύτη σε βέλτιστο επίπεδο. Για να επιτευχθεί αυτό η λειτουργία της συσκευής γίνεται σε δυο φάσεις, την φάση της μέτρησης και την φάση της πλήρους λειτουργίας.
Κατά τη φάση της μέτρησης η συσκευή μετρά τη διαφορά δυναμικού μεταξύ του ανοδίου και των τοιχωμάτων του δοχείου. Η μέτρηση αυτή επεξεργάζεται από τη συσκευή και η μετρούμενη διαφορά δυναμικού συγκρίνεται με την διάφορα δυναμικού αναφοράς (θεωρητική τιμή δυναμικού για μέγιστη προστασία).
Ανάλογα με το αποτέλεσμα, η ηλεκτρονική συσκευή μεταβάλει την ένταση του ρεύματος που παρέχει στο ανόδιο τιτανίου, ώστε να διασφαλίζεται πάντα η βέλτιστη προστασία του δοχείου από τη διάβρωση.
Το ανόδιο τιτανίου είναι μια ακίδα τιτανίου με διάμετρο 3mm της οποίας το ένα από τα δύο άκρα επεξεργάζεται με διαδικασίες ηλεκτροχημικής ενεργοποίησης, ώστε να καταστεί ικανό να μεταφέρει ρεύμα. Το υπόλοιπο τμήμα του ανοδίου δεν έχει υποστεί καμία χημική επεξεργασία και ο ρόλος του είναι να τοποθετηθεί το ενεργό άκρο στην κατάλληλη θέση μέσα στο δοχείο.
